立尚电子ST代理意法半导体全集成12V断路器增加安全功能,简化设计

目录:ST资讯发布时间:2020-08-10 16:15点击率:

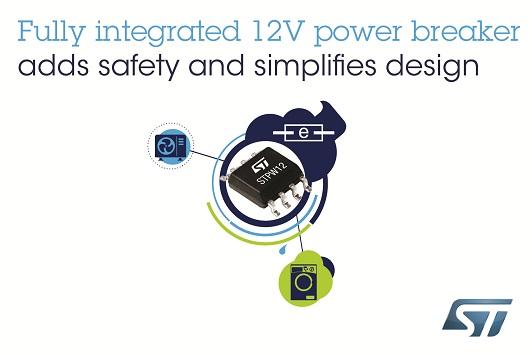

中国,2018年9月28日——意法半导体的STPW12可编程电子断路器为快速、安全断开故障负载与12V总线的连接提供一个方便实用的集成化解决方案。

STPW12插在电源轨和负载之间,包含一个低电阻(50mΩ)功率开关和负载功率精密检测电路。如果负载功率超出用户设置的限制,功率开关就会关断,并通过监视器/故障专用引脚发出一个信号,通知主机系统电路异常。在正常工况下,该引脚输出的模拟电压与负载功率成正比,以便连续监视负载功率。

STPW12内部自动重启功能在用户设置的延迟后自动重启开关,可编程PWM屏蔽时间用于防止浪涌电流触发保护电路,这些功能可简化安全设计,降低UL 60730规范等负载工作异常安全标准的认证难度。实际上,该集成解决方案可取代分立电路或芯片组合,例如,电流检测放大器或热插拔控制器与MOSFET开关的组合,为每个受保护的负载提供更高的检测精度,节省电路板空间和物料清单成本。

ST代理

设计人员可使用电阻轻松设置功率阈值和屏蔽时间,使用外部电容设置自动重试延迟。完成电路设计,外部元器件只需增加一些输入和输出电容。

屏蔽时间可设置的直接PWM模式用于对负载能量进行调制,通过外部信号灵活地控制内部功率开关。

STPW12提供全面的保护功能,包括欠压锁定(UVLO)、过热关断和短路限流。

立尚电子ST代理意法半导STPW12现已投入生产,采用Power SO-8封装。
